 小球冠產品在汽車零配件行業中運用廣泛,其直徑及面輪廓度的加工精度直接影響到裝配效果。由于球冠范圍小,常規檢測過程中難免就會出現和小圓弧檢測一樣的問題:測不準。

測不準的原因,這個要從檢測原理來說明: 如下圖

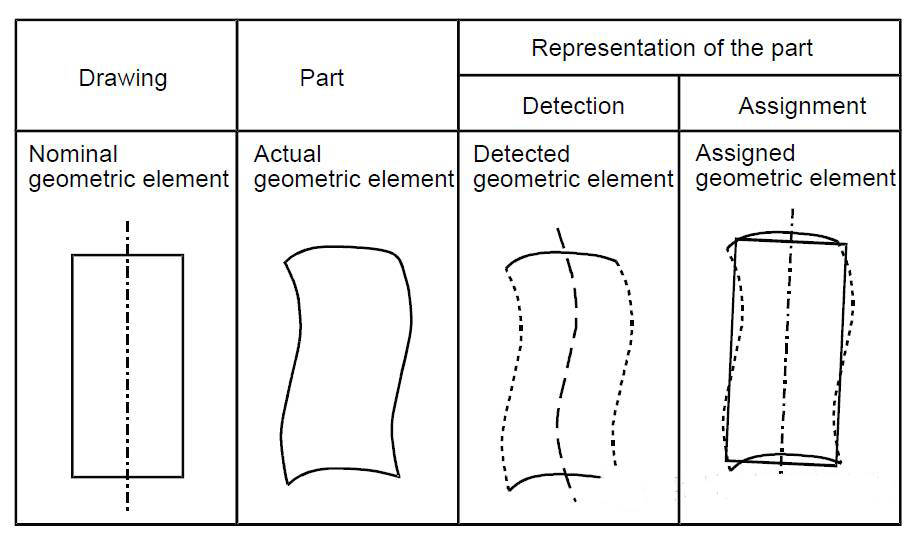

左一 :設計圖紙上的幾何形狀
左二 :產品實際表面形狀
左三 :設備(包括三坐標)檢測到的表面形狀
左四 :基于采集到的數據,計算得到的幾何形狀
那么如何才能測準球冠直徑?檢測的原理和小圓弧檢測一致。

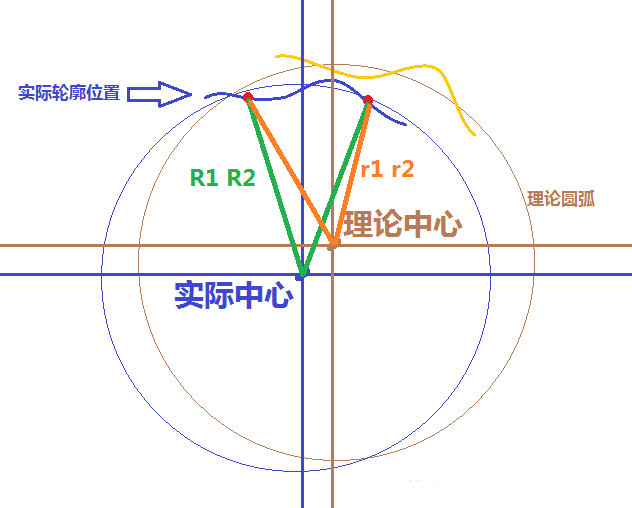

獲取真實中心位置,然后求解半徑。實現這個過程主要有兩種思路:
第一 結合曲線,使用曲線的擬合功能獲取擬合坐標系,然后再結合“球點”功能。
參考文章:蔡司三坐標小圓弧檢測專題I

第二 使用3D最佳擬合坐標系,然后再結合“球點”功能

下面以如下產品為例進行說明講解結合曲線功能計算球半徑:
注:使用曲線情況下,以下也不是唯一方法,請結合實際情況考慮
1  建立基本坐標系

2 設置小球面的掃描路徑

3. 定義球面上的2D曲線
在XY方向各截取兩條曲線,共計4條曲線
4. 建立曲線擬合坐標系
資源 - 其他 - 來自幾條曲線的坐標系
選擇曲線,設置擬合計算方式 (XYZ平移,XYZ軸旋轉)
5. 使用球點求解球半徑
元素 - 其他 - 球點
選擇曲線擬合坐標系 - 輸入球中心坐標XYZ和半徑R
策略 - 創建測量點
輸出半徑
說明: 在基本坐標下和曲線擬合坐標系下的XYZ值是一致的
注: 如果希望輸出直徑,可以通過公式計算得到。
尺寸 - 其他 - 結果元素
公式 - 選擇相應元素變量(getActual("球2").radius*2)
